Entre todos os parâmetros de projeto de um resfriador de ar industrial , o espaçamento das aletas é um dos mais discutidos – e um dos mais incompreendidos.
Pergunte a dez engenheiros de refrigeração sobre o espaçamento “correto” das aletas para um evaporador de câmara fria e você provavelmente receberá várias respostas diferentes. Isso ocorre porque o espaçamento das aletas não é uma especificação independente. É uma variável de projeto que interage com o fluxo de ar, umidade, temperatura de evaporação, estratégia de degelo, tipo de refrigerante e até mesmo com as características do produto armazenado.
Muitas decisões de compra ainda são baseadas em suposições simplificadas, como “um espaçamento maior entre as aletas é sempre melhor para salas de baixa temperatura” ou “um espaçamento menor entre as aletas sempre proporciona maior eficiência”. Na realidade, ambas as afirmações são apenas parcialmente verdadeiras.
Para sistemas de refrigeração industrial, o objetivo não é maximizar ou minimizar o espaçamento das aletas. O objetivo é encontrar o equilíbrio ideal entre eficiência de transferência de calor, resistência ao gelo, estabilidade do fluxo de ar, intervalos de manutenção e custos operacionais do ciclo de vida.
Este artigo explica os princípios de engenharia por trás da seleção do espaçamento das aletas e por que o projeto personalizado do evaporador geralmente oferece melhor desempenho a longo prazo do que a seleção de um modelo de catálogo padrão.

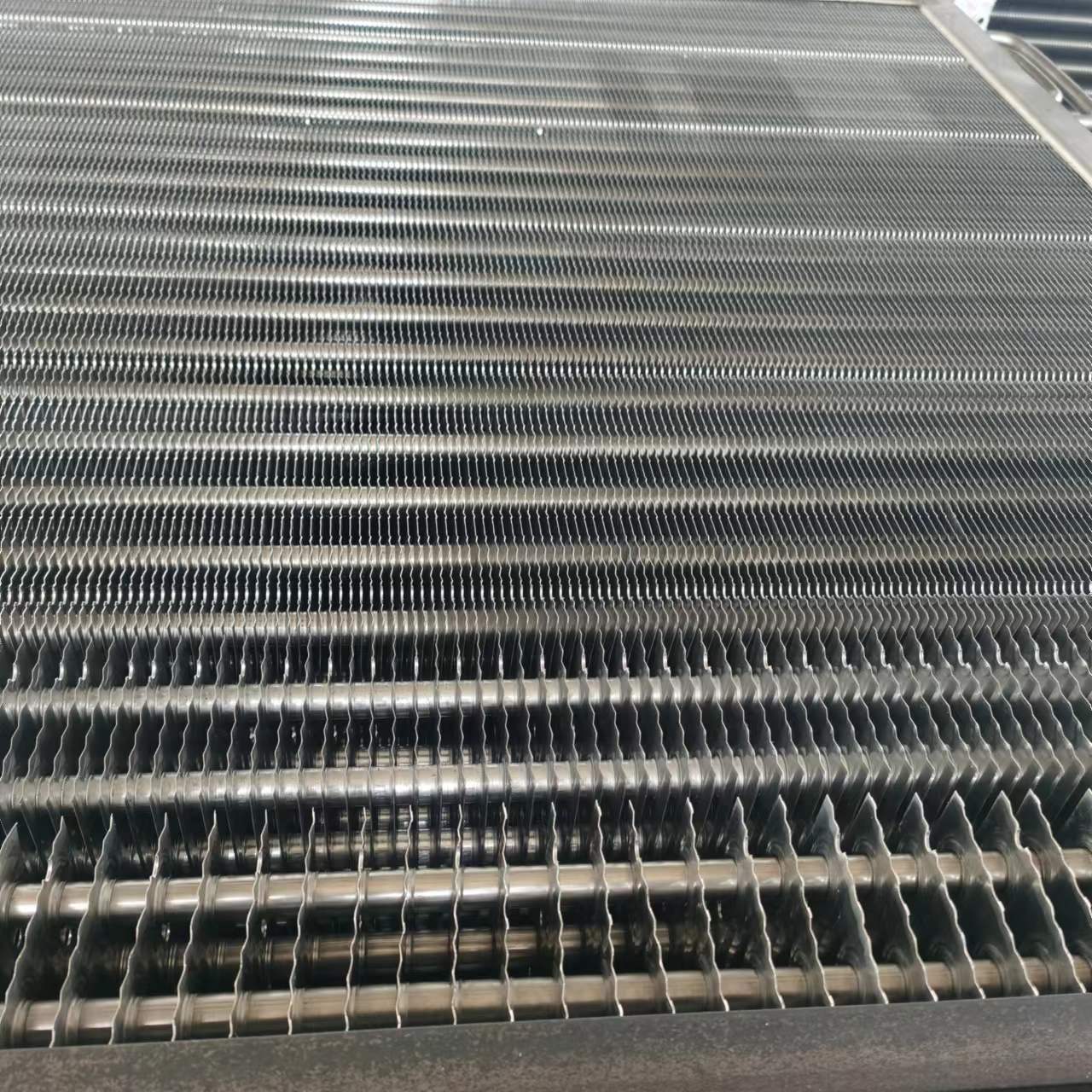

O espaçamento das aletas refere-se à distância entre duas aletas de alumínio adjacentes na bobina do evaporador.
Embora esta dimensão seja medida em apenas alguns milímetros, ela tem uma influência significativa no desempenho geral de um evaporador de armazenamento refrigerado..
As principais funções das barbatanas são:
Aumentar a área de superfície de transferência de calor
Melhorar a capacidade de refrigeração
Guie o fluxo de ar através da bobina
Aumente a eficiência da refrigeração
No entanto, as mesmas aletas que melhoram a transferência de calor também se tornam as primeiras superfícies onde a umidade congela durante a operação.
Isto cria um desafio de engenharia: aumentar a área de superfície geralmente melhora a troca de calor, mas também aumenta a probabilidade de o gelo restringir o fluxo de ar ao longo do tempo.
Encontrar o equilíbrio certo é, portanto, uma das principais responsabilidades no projeto de refrigeradores de ar industriais .
Para compreender o espaçamento das aletas, é importante compreender a formação de gelo.
Sempre que o ar úmido passa sobre uma serpentina do evaporador operando abaixo de 0°C, o vapor de água condensa e congela nas superfícies das aletas.
A velocidade de acumulação de gelo depende de vários fatores:
Umidade ambiente
Frequência de abertura da porta
Teor de umidade do produto
Velocidade do ar
Temperatura da superfície da bobina
Intervalo de descongelamento
Por exemplo, duas salas de congelamento operando exatamente na mesma temperatura ambiente podem sofrer cargas de gelo completamente diferentes.
Uma sala de processamento de frutos do mar com lavagens frequentes e movimentação contínua de produtos introduz muito mais umidade no ar do que um armazém de alimentos congelados embalados.
Como resultado, o evaporador que serve a instalação de frutos do mar geralmente exigirá um espaçamento de aletas e uma estratégia de degelo diferentes.
Esta é uma das razões pelas quais os fabricantes experientes raramente recomendam a mesma configuração de bobina para cada aplicação.
Do ponto de vista da engenharia, o espaçamento das aletas é sempre um compromisso.
Uma bobina com espaçamento estreito entre as aletas fornece:
Maior área de superfície de transferência de calor
Maior capacidade de resfriamento inicial
Dimensões gerais compactas
No entanto, existem desvantagens.
À medida que o gelo se acumula, as passagens estreitas das barbatanas ficam bloqueadas mais rapidamente.
Isso leva a:
Fluxo de ar reduzido
Maior queda de pressão no lado do ar
Aumento do consumo de energia do ventilador
Ciclos de descongelamento mais frequentes
Menor eficiência operacional ao longo do tempo
O desempenho medido no primeiro dia após a instalação pode diferir significativamente do desempenho após várias semanas de operação.
Aumentar o espaçamento das aletas reduz a restrição do fluxo de ar.
As vantagens incluem:
Bloqueio de gelo mais lento
Períodos de operação mais longos entre ciclos de degelo
Fluxo de ar mais estável
Manutenção mais fácil
No entanto, o espaçamento excessivo das aletas também reduz a área superficial de transferência de calor.
Se o espaçamento se tornar desnecessariamente grande, o evaporador poderá exigir:
Dimensões maiores da bobina
Maior carga de refrigerante
Aumento do custo do equipamento
O objetivo é, portanto, a otimização – e não a maximização.
Um equívoco comum é que a temperatura ambiente por si só determina o espaçamento das aletas.
Por exemplo:
4 mm para salas de alta temperatura
6 mm para ambientes de temperatura média
9 mm para câmaras frigoríficas
Embora estes valores possam servir como orientações gerais, nunca devem ser tratados como regras universais.
A seleção profissional de evaporadores também deve avaliar:
Uma sala de armazenamento de vegetais que funciona a 2°C com 95% de humidade relativa pode acumular gelo mais rapidamente do que um armazém congelado que funciona a -25°C com baixa humidade.
A umidade geralmente influencia mais a formação de gelo do que a temperatura ambiente.
As câmaras frigoríficas conectadas às áreas de produção sofrem infiltração contínua de ar quente e úmido.
Cada abertura da porta introduz umidade adicional que eventualmente congela no evaporador.
Instalações com tráfego intenso normalmente se beneficiam de espaçamentos mais amplos entre as aletas e cronogramas de degelo cuidadosamente projetados.
Produtos frescos liberam umidade.
Produtos embalados congelados geralmente não.
Os exemplos incluem:
Legumes frescos
Fruta
Processamento de carne
Processamento de frutos do mar
Cada aplicação cria um ambiente de evaporador diferente.
É por isso que os engenheiros de refrigeração industrial avaliam todas as condições operacionais em vez de confiar apenas na temperatura.
Muitas discussões sobre espaçamento de aletas concentram-se exclusivamente na troca de calor.
Na prática, a estabilidade do fluxo de ar é igualmente importante.
À medida que a geada se acumula, o fluxo de ar diminui gradualmente.
As consequências incluem:
Temperatura ambiente irregular
Maior tempo de funcionamento do compressor
Maior consumo de energia
Variação de temperatura do produto
Um adequadamente projetado resfriador de unidade industrial deve manter um fluxo de ar estável durante todo o ciclo operacional – não apenas imediatamente após o degelo.
Por esta razão, o desempenho do fluxo de ar ao longo do tempo é muitas vezes um melhor indicador da qualidade do evaporador do que apenas a capacidade de refrigeração inicial.
A escolha do refrigerante também influencia o projeto do evaporador.
Os refrigeradores de ar industriais com amônia são comumente usados em grandes instalações de armazenamento refrigerado devido à sua alta eficiência.
Esses sistemas geralmente priorizam:
Baixa queda de pressão
Distribuição estável de refrigerante
Ciclos operacionais longos
O projeto do evaporador deve, portanto, equilibrar a resistência ao gelo com uma transferência de calor eficiente.
Os refrigeradores de unidades de CO₂ estão a tornar-se cada vez mais populares em toda a Europa devido às regulamentações ambientais.
Como os sistemas de CO₂ operam sob diferentes pressões e características de temperatura, a geometria da bobina pode diferir dos projetos convencionais de HFC.
Embora os princípios de espaçamento das aletas permaneçam semelhantes, a otimização geral do evaporador deve sempre considerar as propriedades do refrigerante.

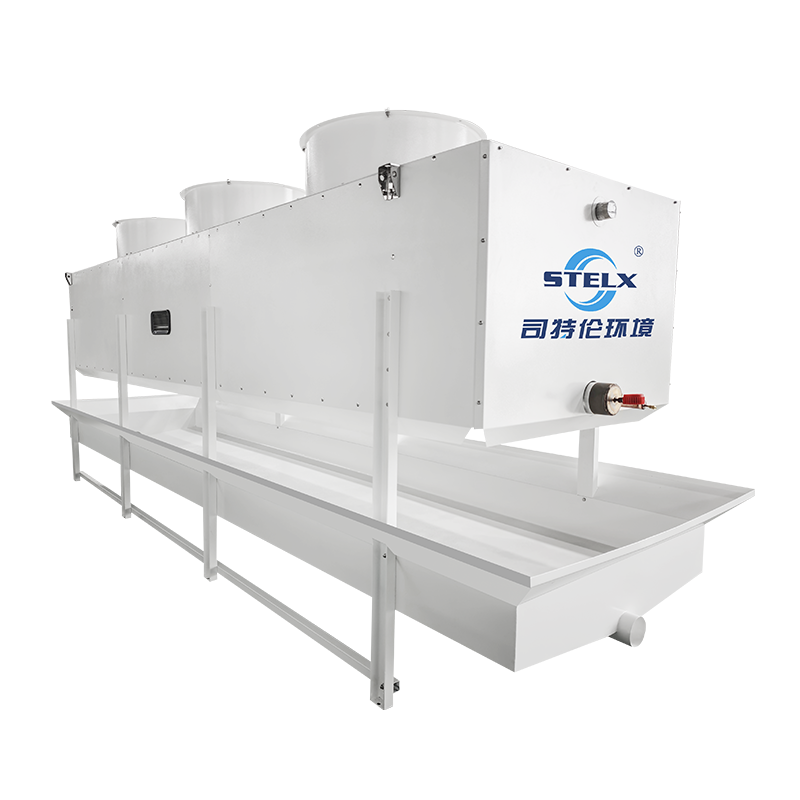

Os refrigeradores de ar industriais padrão são projetados para satisfazer a mais ampla gama possível de aplicações.
Os refrigeradores de ar industriais personalizados, por outro lado, são projetados para uma condição operacional específica.
A personalização pode incluir:
Espaçamento das barbatanas
Profundidade da bobina
Diâmetro do tubo
Arranjo do circuito
Configuração do ventilador
Distância de lançamento aéreo
Método de descongelamento
Em vez de aplicar uma solução universal, os engenheiros avaliam o ambiente operacional real do projeto.
Essa abordagem geralmente resulta em:
Melhor uniformidade de temperatura
Custos operacionais mais baixos
Acúmulo de gelo reduzido
Intervalos de manutenção mais longos
Melhor desempenho do ciclo de vida
Para projetos de refrigeração industrial onde a confiabilidade é crítica, essa filosofia de engenharia em primeiro lugar frequentemente oferece maior valor a longo prazo do que selecionar um modelo de catálogo padrão.
Um dos erros mais comuns na seleção de evaporadores é a otimização para o desempenho do laboratório, e não para condições reais de operação.
Uma serpentina que forneça a capacidade teórica mais elevada em condições limpas pode perder a sua vantagem após apenas alguns dias se o gelo restringir rapidamente o fluxo de ar.
Engenheiros de refrigeração experientes avaliam, portanto, o desempenho do evaporador durante todo o ciclo operacional – não apenas imediatamente após o degelo.
A estabilidade do fluxo de ar a longo prazo costuma ser uma medida melhor de desempenho do que a capacidade máxima de resfriamento.
O espaçamento das aletas é muito mais do que uma especificação de fabricação.
Influencia diretamente o fluxo de ar, a transferência de calor, o acúmulo de gelo, a eficiência energética, a frequência de manutenção e o desempenho geral da refrigeração.
Em vez de selecionar o espaçamento das aletas com base apenas na temperatura ambiente, os engenheiros devem considerar o ambiente operacional completo, incluindo umidade, tipo de produto, frequência de abertura da porta, seleção de refrigerante e estratégia de degelo.
À medida que os projetos de refrigeração industrial continuam a exigir maior eficiência energética e maior qualidade do produto, o design personalizado do evaporador está se tornando cada vez mais importante.
Um resfriador de ar industrial adequadamente projetado não foi projetado simplesmente para atingir capacidade de resfriamento – ele foi projetado para manter um desempenho estável durante anos de operação contínua.
Não necessariamente. O espaçamento mais amplo das aletas reduz o bloqueio pelo gelo, mas também diminui a área de superfície de transferência de calor. O espaçamento ideal depende da umidade, temperatura operacional, estratégia de descongelamento e características do produto.
Indiretamente, sim. Embora a formação de gelo seja influenciada principalmente pelas condições do lado do ar, refrigerantes como amônia (NH₃) e CO₂ podem exigir designs de bobina diferentes para otimizar o desempenho geral do evaporador.
A umidade mais alta acelera o acúmulo de gelo, o que aumenta a resistência ao fluxo de ar e pode exigir espaçamento maior entre as aletas ou estratégias de degelo mais eficazes.
Nem sempre. As unidades padrão podem funcionar bem em aplicações simples. No entanto, projetos com layouts de salas exclusivos, produtos especializados, refrigerantes naturais ou condições operacionais exigentes geralmente se beneficiam de engenharia personalizada.
Selecionar o espaçamento correto das aletas requer mais do que combinar a temperatura ambiente com uma especificação de catálogo. Cada projeto de armazenamento refrigerado tem sua própria combinação de requisitos de umidade, fluxo de ar, refrigerante e produto.
Se você estiver projetando um novo sistema de refrigeração ou atualizando uma instalação existente, trabalhar com um fabricante que oferece refrigeradores de ar industriais personalizados pode ajudar a otimizar o desempenho a longo prazo, em vez de simplesmente atender a uma capacidade nominal de refrigeração.
